Interface utilisateur¶

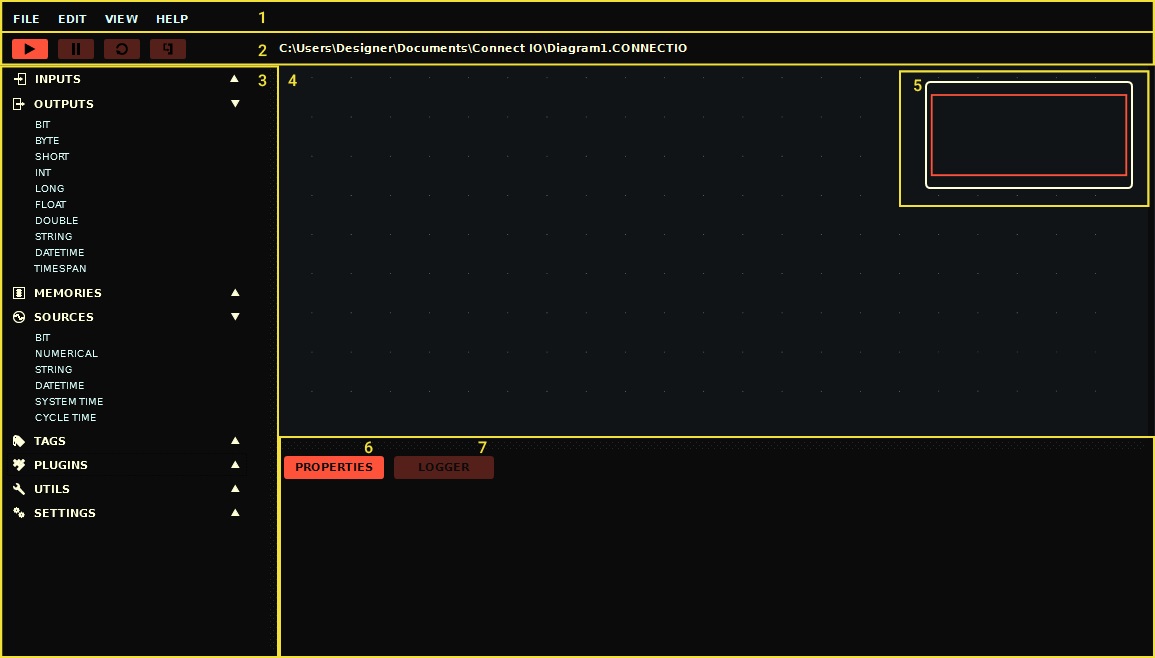

Cette page présente les éléments de l'interface utilisateur. Toutes les parties de Connect I/O sont visibles par défaut, fournissant une interface simple pour se familiariser et travailler.
1. Menu¶
File¶
| New | Crée un nouveau diagramme. |
| Open... | Ouvre un dialogue pour choisir un fichier de diagramme à charger. |
| Save | Ouvre un dialogue pour sauvegarder le diagramme courant. |
| Save As | Ouvre un dialogue pour sauvegarder le diagramme courant sous un nouveau nom. |
| Ouvre le menu d'impression pour imprimer le diagramme courant. | |
| Exit | Ferme l'application. |
Edit¶
| Undo | Annule la dernière opération. |
| Redo | Rétablit la dernière annulation. |
| Clear Logger | Vide le logger. |
| Copy | Copie la sélection dans le presse-papiers. |
| Cut | Supprime la sélection et la met dans le presse-papiers. |
| Paste | Colle le contenu du presse-papiers dans le diagramme courant. |
| Select All | Sélectionne l'intégralité du diagramme. |
View¶
| Zoom In | Augmente le zoom du canevas. |
| Zoom Out | Diminue le zoom du canevas. |
| Default Zoom | Restaure le zoom par défaut. |
| Show Overview | Affiche/masque l'aperçu du diagramme. |
| Hide When Minimized | Masque Connect I/O dans la barre des tâches lorsqu'il est minimisé. Devient disponible dans la zone de notification. |
Help¶
Ici vous trouverez des informations générales sur Connect I/O et la documentation disponible.
2. Barre d'outils¶
 |
Démarre l'exécution du diagramme. |
 |
Met l'exécution du diagramme en pause. |
 |
Réinitialise l'exécution du diagramme. |
 |
Avance l'exécution d'un pas (à chaque clic). |
3. Palette de nœuds¶
| Inputs | Nœuds lisant des valeurs depuis HOME I/O (capteurs). |
| Outputs | Nœuds écrivant des valeurs vers HOME I/O (actionneurs). |
| Memories | Nœuds utilisés pour stocker des valeurs pendant l'exécution. Peuvent aussi échanger des valeurs avec HOME I/O. |
| Sources | Nœuds générant des valeurs. |
| Tags | Affiche les points d'entrée/sortie de la simulation détectés automatiquement lorsque HOME I/O fonctionne. |
| Nodes | Nœuds fournissant diverses fonctionnalités (communication PLC, opérations, etc.). |
| Utils | Liste de nœuds utilitaires. |
| Settings | Paramètres d'exécution du diagramme. |
| Sync. Timers: Synchronise l'échelle de temps entre Connect I/O et HOME I/O lorsqu'activé. | |
| Cycle Time (ms): Temps de mise à jour du diagramme en millisecondes (1 à 10000). |
4. Canevas¶
Espace où vous dessinez le diagramme. Permet les opérations d'édition courantes : panoramique, zoom, création, suppression, sélection et déplacement des nœuds.
5. Aperçu du canevas¶
L'aperçu donne une représentation visuelle de l'ensemble du diagramme et de la zone affichée. Permet également un panoramique rapide (Left/right click and hold).
6. Propriétés¶
Affiche les propriétés des nœuds inputs, outputs, memories et sources ainsi que la documentation disponible pour d'autres types de nœuds.
7. Logger¶
Affiche des informations utiles liées à l'application. La plupart des nœuds utilisent le logger pour afficher des messages pendant l'exécution.
Raccourcis clavier et actions souris¶
| Raccourcis / Actions souris | Commande |
|---|---|
| Ctrl + N | Créer un nouveau diagramme |
| Ctrl + O | Ouvrir |
| Ctrl + S | Sauvegarder |
| Ctrl + Alt + S | Sauvegarder sous |
| Ctrl + P | Imprimer |
| Ctrl + Q | Quitter |
| Ctrl + Z | Annuler |
| Ctrl + Y | Rétablir |
| Ctrl + E | Vider le logger |
| Ctrl + C | Copier |
| Ctrl + X | Couper |
| Ctrl + V | Coller |
| Ctrl + A | Tout sélectionner |
| Ctrl + + ou molette haut | Zoom In |
| Ctrl + - ou molette bas | Zoom Out |
| Ctrl + 0 | Zoom par défaut |
| Ctrl + T | Afficher/masquer l'aperçu |
| Souris + Glisser | Pan |
