USB 4750¶

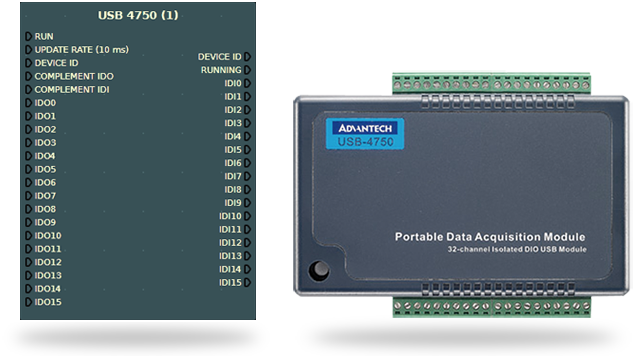

Ce nœud fournit la connectivité avec les cartes Advantech USB 4750 DAQ. Il est couramment utilisé pour le câblage PLC ou tout autre matériel nécessitant des E/S numériques opto‑isolées.
Matériel¶
- Compatible USB 1.1/2.0
- 16 entrées DI isolées et 16 sorties DO isolées
- Isolation haute tension sur tous les canaux (2500 VDC)
- Fort courant de sortie sur les canaux isolés (100 mA/canal)
- Plage d'entrée : 5 - 50 VDC
- Plage de sortie : 5 - 40 VDC
- Convient pour rail DIN
Propriétés du nœud¶
| Entrées | Description |
|---|---|
| Run | Démarre/arrête le fonctionnement de la carte. |
| Update rate | Taux de mise à jour en millisecondes (par défaut 16). Ce nœud s'exécute de façon asynchrone par rapport au cycle du diagramme. |
| Device ID | ID du dispositif ; laissez vide pour auto. À définir uniquement si plusieurs cartes sont utilisées simultanément. |
| Complement ID0 | Utilisé pour complémenter les sorties. |
| Complement IDI | Utilisé pour complémenter les entrées. |
| IDO0...15 | Sorties numériques. |
| Sorties | Description |
|---|---|
| Device ID | L'ID courant de la carte. |
| Running | État de fonctionnement du DAQ. |
| IDI0...15 | Entrées numériques. |
Utiliser plusieurs cartes¶
Lorsque plusieurs cartes sont utilisées, affectez un Device ID à chaque nœud. Si aucun Device ID n'est défini, le premier nœud démarré se connectera à la carte avec le plus petit Device ID.
Après branchement, les cartes reçoivent automatiquement un ID. Si elles restent connectées, elles conservent généralement cet ID, que vous devez utiliser pour associer le nœud à la carte. L'ID est aussi affiché dans le logger au démarrage d'un nœud.
Procédure pour associer les nœuds USB 4750 aux cartes :
D'abord, arrêtez tous les nœuds USB 4750 et mettez tous les Device ID à -1.
- Démarrez un nœud USB 4750 et vérifiez si la LED de la carte clignote. Si oui, ce nœud utilise cette carte : définissez le Device ID correspondant sur le nœud.
- L'ID est écrit dans le logger ("... USB 4750 (1): Connected to USB-4750, BID#0 with device number 0). Renseignez cette valeur dans la source numérique liée au Device ID du nœud.
- Laissez ce nœud en cours d'exécution et répétez pour tous les nœuds USB 4750 présents dans le diagramme.
