Configuration d'un PLC Siemens avec TIA-PORTAL¶

Attention

Ce guide s'applique aux PLC Siemens S7-300/400/1200/1500.

Pour permettre l'interface entre Connect I/O et un PLC Siemens, vérifiez les paramètres de protection du PLC dans la configuration matérielle de TIA-PORTAL.

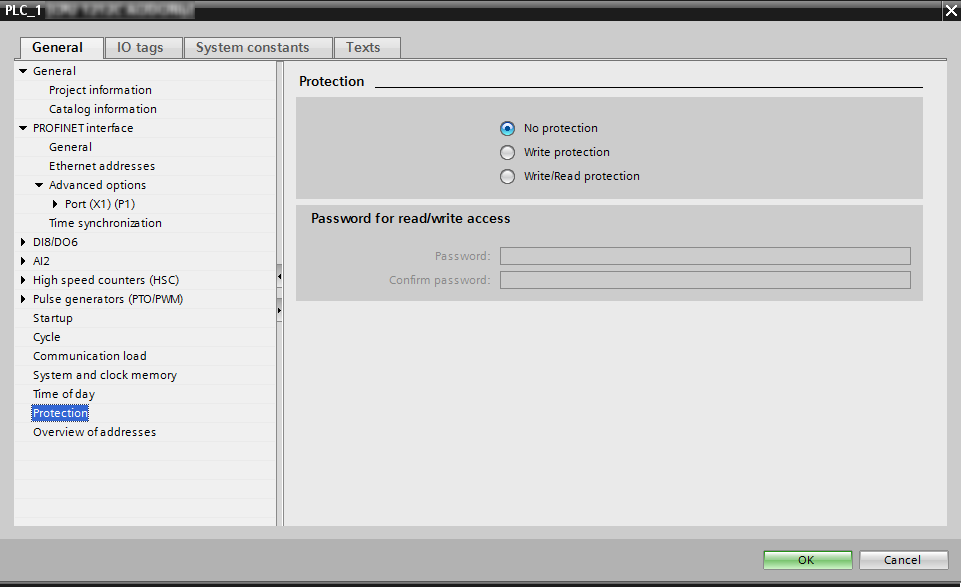

Configuration d'un PLC avec Firmware inférieur à 4.0¶

Double-cliquez sur le PLC dans l'aperçu des appareils
Dans l'onglet General de la page Properties, sélectionnez No protection

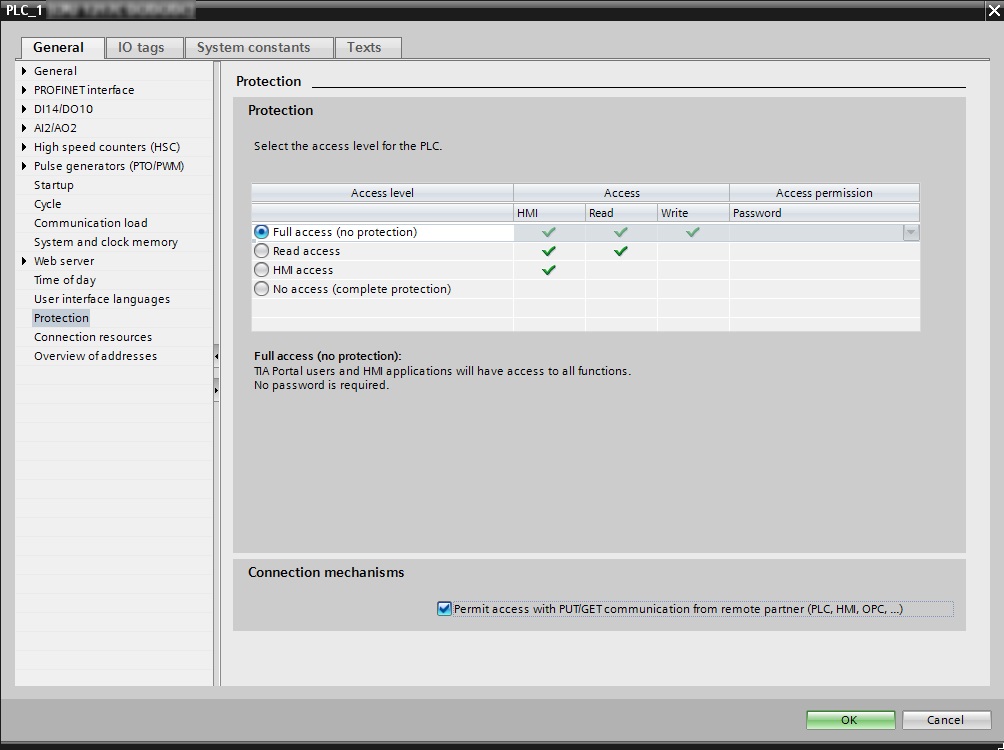

Configuration d'un PLC avec Firmware 4.0 ou supérieur¶

Double-cliquez sur le PLC dans l'aperçu des appareils
Dans l'onglet General de la page Properties, sélectionnez Full access (no protection)
Dans Connection mechanisms, assurez-vous que Permit access with Put/Get communication from remote partner est coché.

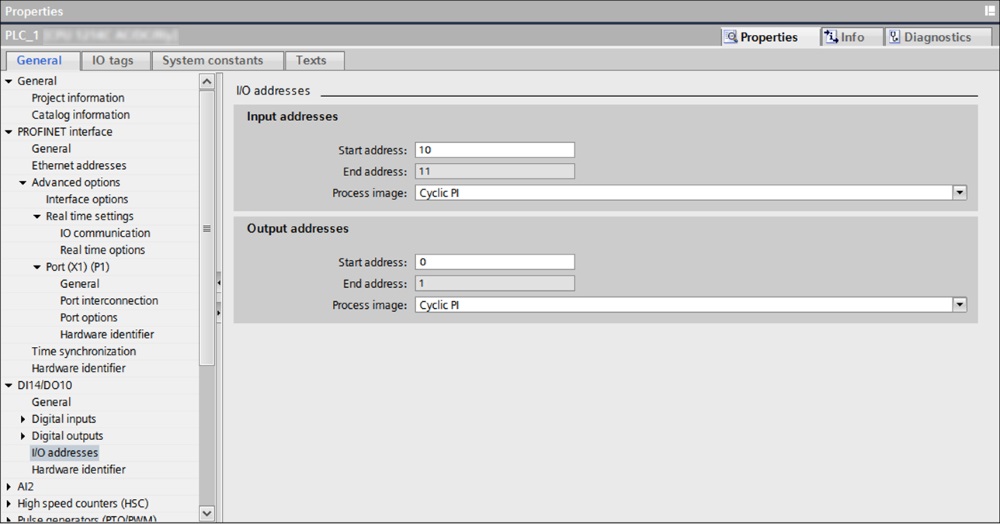

Offset des entrées physiques¶

Typiquement, les entrées physiques du PLC utilisent les premières adresses de %I. Pour permettre à Connect I/O d'écrire sur ces adresses, vous devez définir un offset pour les entrées physiques (nous recommandons un offset de 10) via le configurateur matériel de TIA-PORTAL. En alternative, vous pouvez définir un offset dans Connect I/O. Par exemple, avec un offset de 50 défini dans Connect I/O, les valeurs des capteurs seront écrites à partir de l'adresse %I50. Bien que cette option soit utile pour certains cas, nous recommandons la première approche.
