Types de nœuds¶

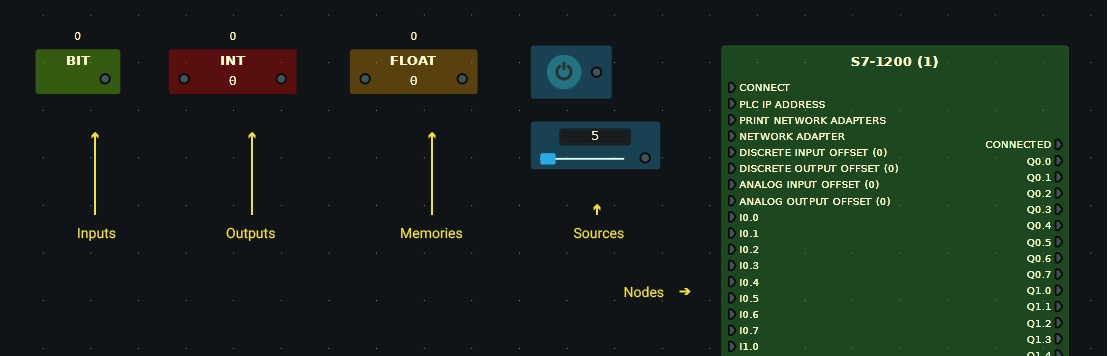

Connect I/O propose cinq types de nœuds : Inputs, Outputs, Memories, Sources et Nodes :


Inputs	Valeurs lues depuis HOME I/O (ex. un interrupteur allumé ou éteint).
Outputs	Valeurs écrites vers HOME I/O (ex. allumer/éteindre une lampe).
Memories	Valeurs génériques échangées avec la simulation (lecture/écriture). Par exemple, la date/heure courante de la simulation.
Sources	Nœuds générant des valeurs (Bool, int, float, string, etc.).
Nodes	Nœuds fournissant des fonctionnalités (opérations arithmétiques, communication PLC, interfaces matérielles, etc.).

Inputs, Outputs, Memories¶

Les trois premiers types (Inputs, Outputs, Memories) sont liés à HOME I/O et leur nom indique leur usage. Pensez à Connect I/O comme à un contrôleur (PLC ou microcontrôleur) : les Inputs lisent, les Outputs écrivent et les Memories stockent/échangent des valeurs avec la simulation.

Types de données¶

Les nœuds peuvent contenir différentes types de données. Le tableau suivant montre les types supportés, leur équivalent IEC61131-3 et leur plage.

Type de donnée	Plage	IEC61131-3	Notes
Bit	True ou False	BOOL	-
Byte	0 à 255	BYTE	-
Short	-32,768 à 32,767	SINT	-
Int	-2,147,483,648 à 2,147,483,647	INT	-
Long	-9,223,372,036,854,775,808 à 9,223,372,036,854,775,807	DINT	-
Float	-3.403 × 10^38 à 3.403 × 10^38	REAL	-
Double	±5.0 × 10^-324 à ±1.7 × 10^308	LREAL	-
String	64 caractères UNICODE	STRING	-
DateTime	00:00:00, 1 Janvier 0001 à 23:59:59, 31 Décembre 9999	DATE_AND_TIME	Représente un instant (date + heure).
Timespan	-10675199.02:48:05.4775808 à 10675199.02:48:05.4775807	N/A	Représente un intervalle de temps (jours, heures, minutes, secondes, fractions).

Adresses¶

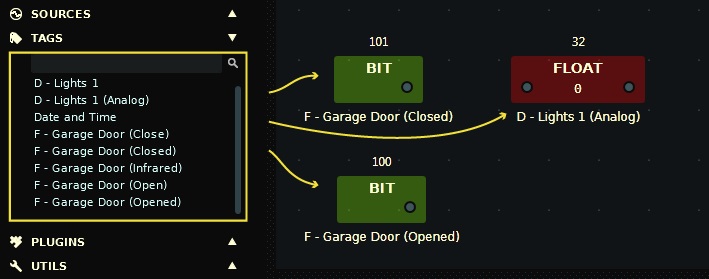

Chaque input, output et memory possède, outre une valeur, une adresse et un nom. L'adresse définit l'emplacement mémoire et le nom permet d'identifier plus facilement le point I/O (les tags). Sur la palette Nodes, le panneau Tags détecte automatiquement les points I/O de la simulation avec nom et adresse.

Remarque : la plage d'adresses pour les Bits est de 0 à 512 tandis que pour les autres types elle va de 0 à 256.

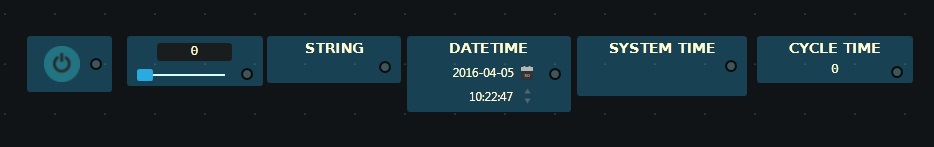

Sources¶

Les nœuds Sources génèrent des valeurs de n'importe quel type de données. Ils sont généralement utilisés en amont du diagramme et les valeurs sont définies par l'utilisateur.

BIT	Valeur booléenne, cliquez pour basculer ON/OFF.
BIT	Nom : utilisez-le pour décrire ce nœud.
NUMERICAL	Valeur numérique (byte, short, int, long, float ou double). Le type est déterminé par la socket aval à laquelle il est connecté. Définissez la valeur en la saisissant ou en faisant glisser le curseur.
	Nom : utilisez-le pour décrire ce nœud.
	Max : valeur maximale possible.
	Min : valeur minimale possible.
STRING	Représente une chaîne. Définissez la valeur dans la propriété Value.
	Nom : utilisez-le pour décrire ce nœud.
	Value : la chaîne de caractères.
DATETIME	Une valeur date et heure.
DATETIME	Nom : utilisez-le pour décrire ce nœud.
SYSTEM TIME	La date et l'heure système courantes.
CYCLE TIME	Le temps de cycle du diagramme en millisecondes.
