Automgen TCP/IP¶
Deux nœuds sont disponibles pour la connexion avec Automgen : AUTOMGEN TCP/IP 16D8A (16 E/S numériques et 8 E/S analogiques) et AUTOMGEN TCP/IP 64D16A (64 E/S numériques et 16 E/S analogiques). L'échange de données s'effectue via TCP/IP où Connect I/O joue le rôle de serveur et Automgen le rôle de client. Notez que ces nœuds n'autorisent qu'une seule connexion à la fois (un client).

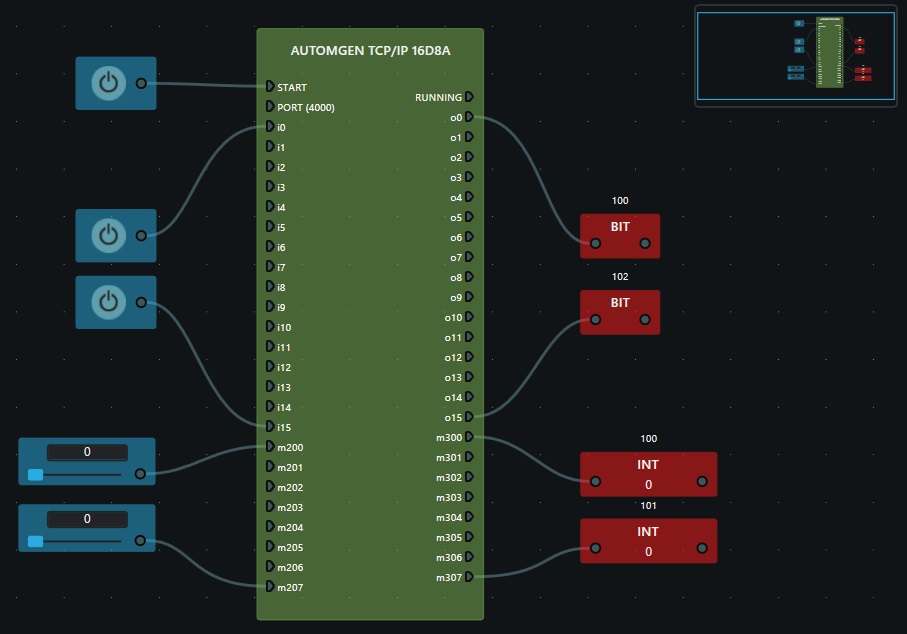

Propriétés du nœud¶
Les entrées numériques sont écrites dans les variables i d'Automgen et les sorties numériques sont lues depuis les variables o. Les entrées analogiques sont écrites dans les variables m (WORD) à partir de l'adresse 200 et les sorties analogiques sont lues depuis les variables m à partir de l'adresse 300.
| Entrées | Description |
|---|---|
| Start | Démarre/arrête le serveur. |
| Port | Port d'écoute (par défaut 4000). |
| i0...15 (63) | Entrées numériques. |
| m200...m207 (215) | Entrées mémoire (WORD). |
| Sorties | Description |
|---|---|
| Running | Indique si le serveur est en cours. |
| o0...o15 (63) | Sorties numériques. |
| m300...m307 (315) | Sorties mémoire (WORD). |
Configuration d'Automgen¶

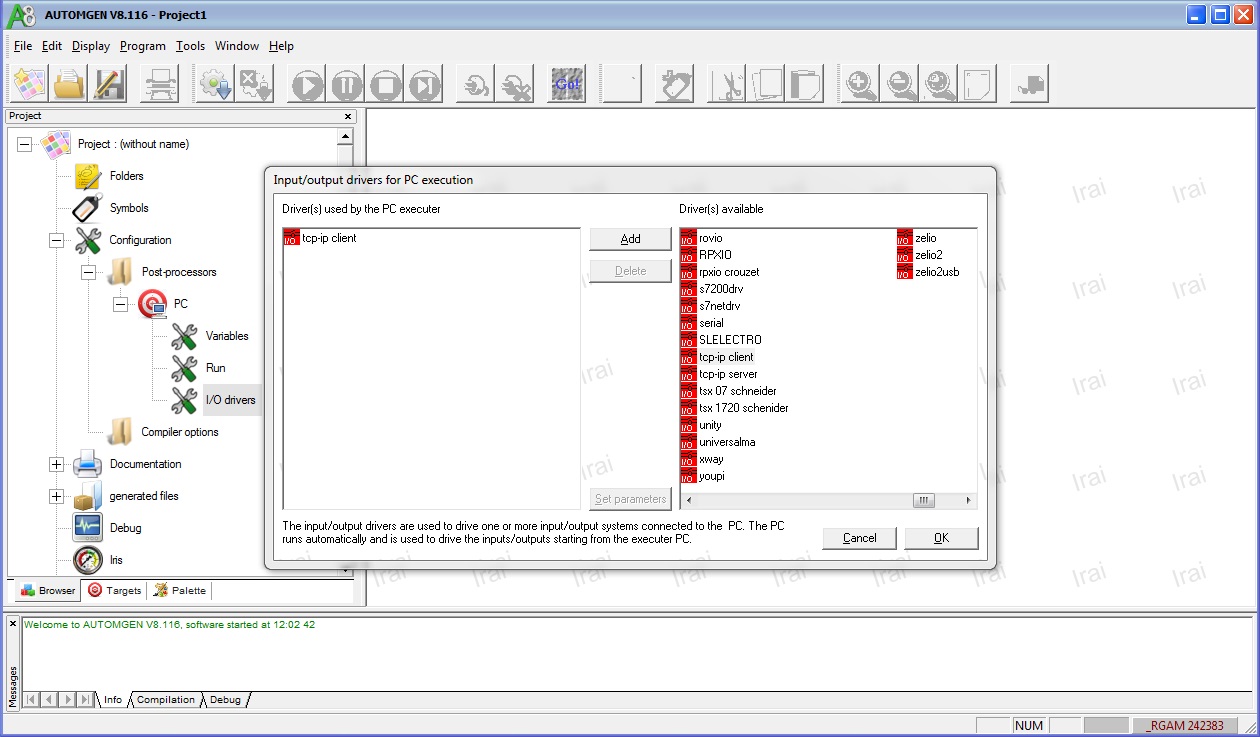

- Dans l'arborescence du projet, double-cliquez sur Configuration > Post-processors > PC > I/O drivers
-
Sélectionnez le pilote tcp-ip client dans la liste Driver(s) available puis cliquez sur Add
-
Cliquez sur le pilote tcp-ip client ajouté puis cliquez sur Set parameters
- Renseignez le Server name ou l'adresse IP de la machine où Connect I/O est exécuté. Si Connect I/O tourne sur la même machine qu'Automgen, vous pouvez utiliser
localhostcomme nom de serveur - Selon le nœud utilisé, configurez les adresses E/S comme indiqué sur les images ci‑dessous

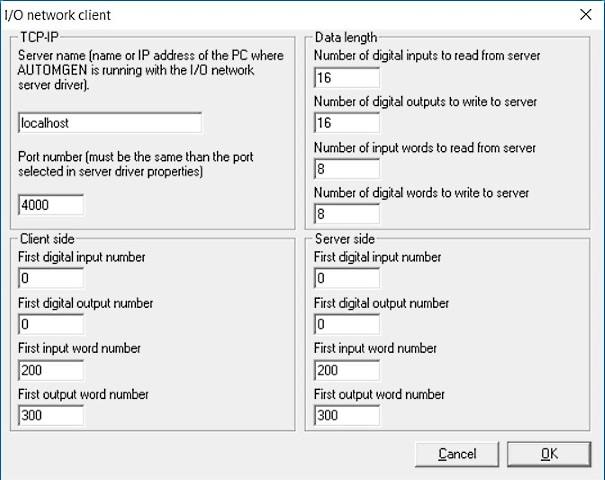

AUTOMGEN TCP/IP 16D8A¶

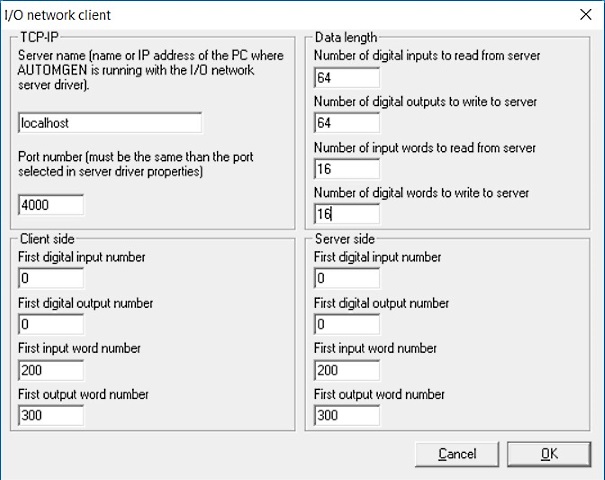

AUTOMGEN TCP/IP 64D16A¶

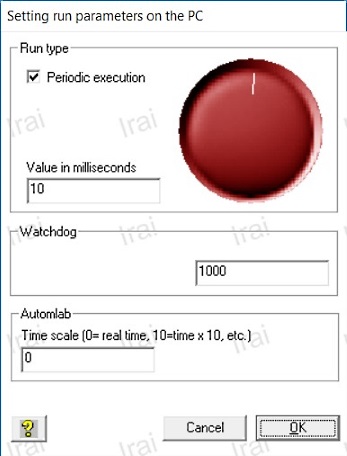

Il est recommandé d'exécuter Automgen à la même fréquence que Connect I/O. Cliquez sur Configuration > Post-processors > PC > Run et changez la Value in milliseconds à 10.
